Risinājumi | U-formas paliekošie veidņi

U-formas paliekošie veidņi

Finnfoam U veida paliekošo veidņu uzstādīšana sastāv no diviem posmiem: pamata daļas sagatavošana un pamatu sānu daļu  veidošana, kas vienlaicīgi ir siltināšana no trim pusēm. Darbs ir daudz ātrāks un nav nepieciešams īrēt un uzstādīt veidņus.

Ieguvumi izvēloties U-formas paliekošos veidņus:

  • Gan veidnis, gan siltumizolācija tiek izveidota vienā piegājienā.
  • Nav nepieciešami speciālie veidņi.
  • Nodrošina zema energopatēriņa un pasīvo māju standartus.
  • Ātra un viegla montāža.
  • Aukstuma un mitruma droša konstrukcija.
Apraksts

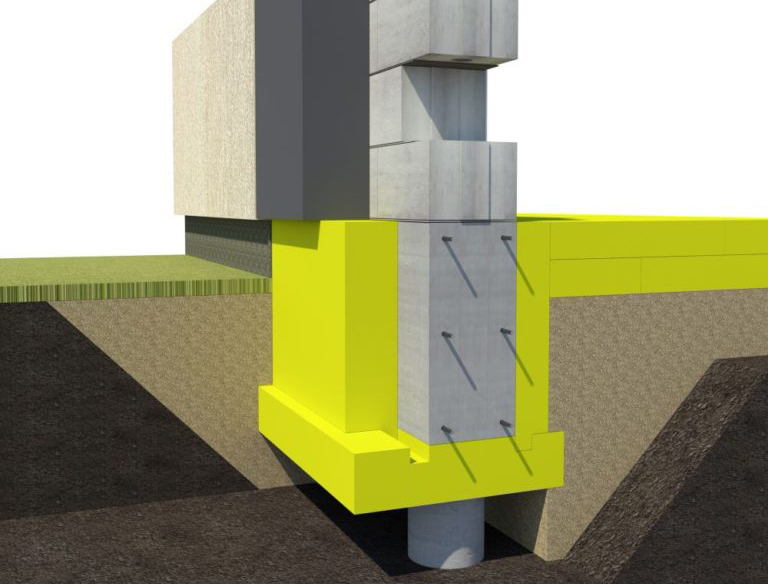

A – Finnfoam US-300/150 (100; 200) mm; B – Finnfoam US-300/100 (150) mm; C – Finnfoam UB-300/100 mm; 1. Pamata daļa; 2. Pamatu pāļi; 3. Pamatu daļas stiegrojums.

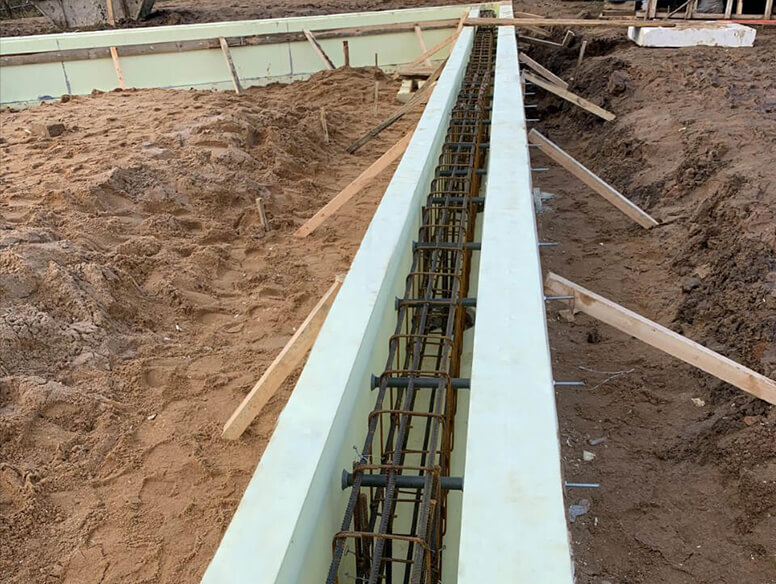

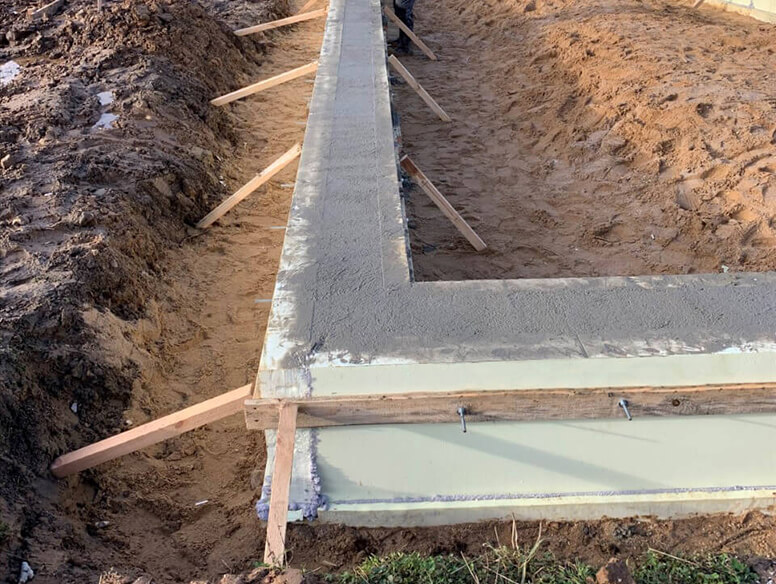

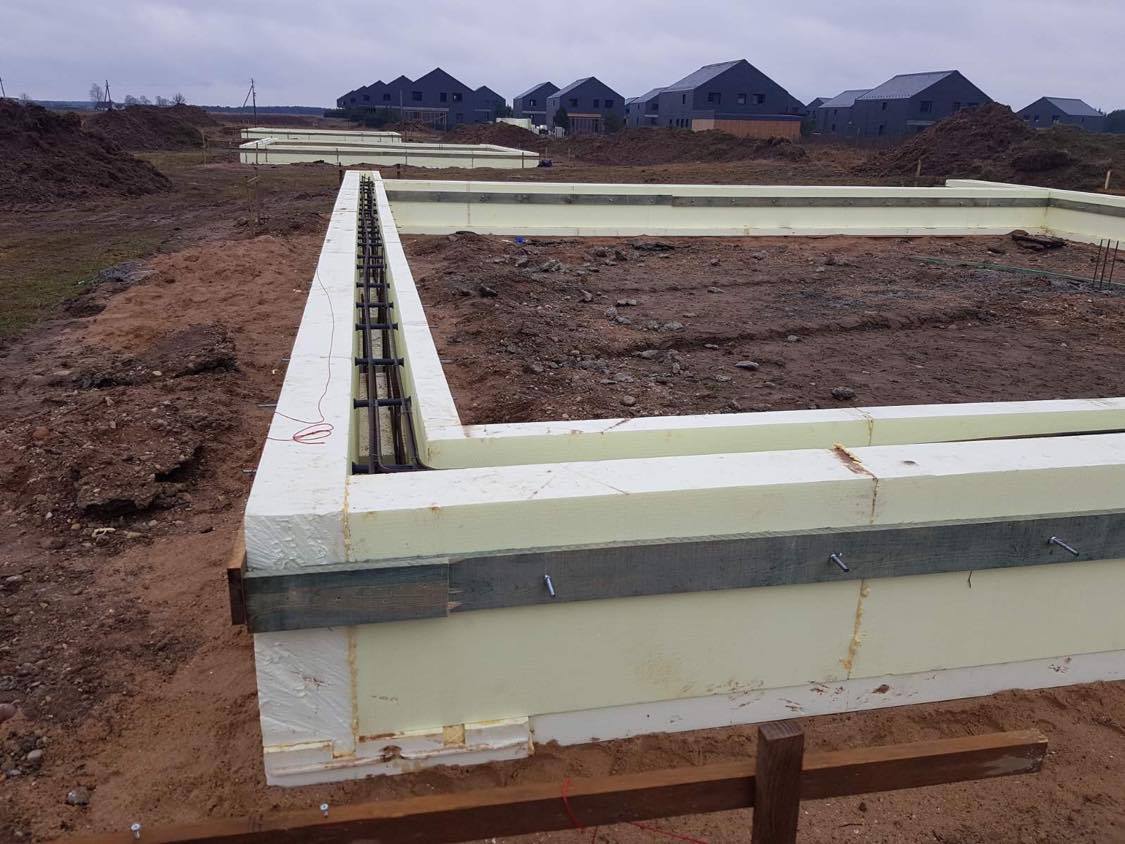

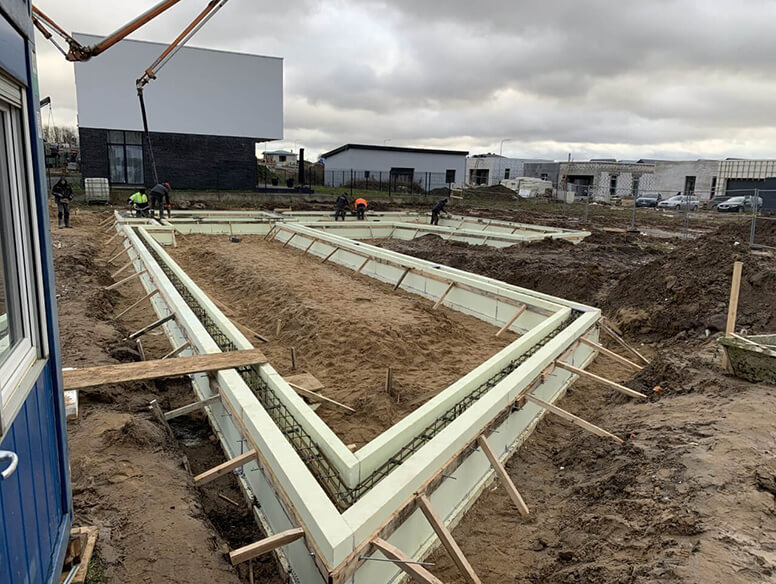

Parasti lentveida pamatu izveidei ir nepieciešama veidņu uzstādīšana, kā rezultātā rodas papildu nomas un darbaspēka izmaksas. Turklāt, kad pamata siena ir uzstādīta, tā ir jāsiltina, kas bieži vien aizņem ilgāku laiku nekā plānots. Finnfoam piedāvā vienkāršu risinājumu pāļu-lentas pamatu uzstādīšanai – U veida veidņus no ekstrudēta putupolistirola (XPS). Ar šo risinājumu no īpaši frēzētām Finnfoam F-300 loksnēm tiek veidoti paliekošie veidņi. Tādā veidā vienā uzstādīšanas fāzē tiek veiktas divas darba fāzes: veidņu veidošana pamata sienas veidošanai un pamatu siltināšana no trim pusēm. Darbs notiek daudz ātrāk un nav nepieciešams īrēt un uzstādīt veidņus.

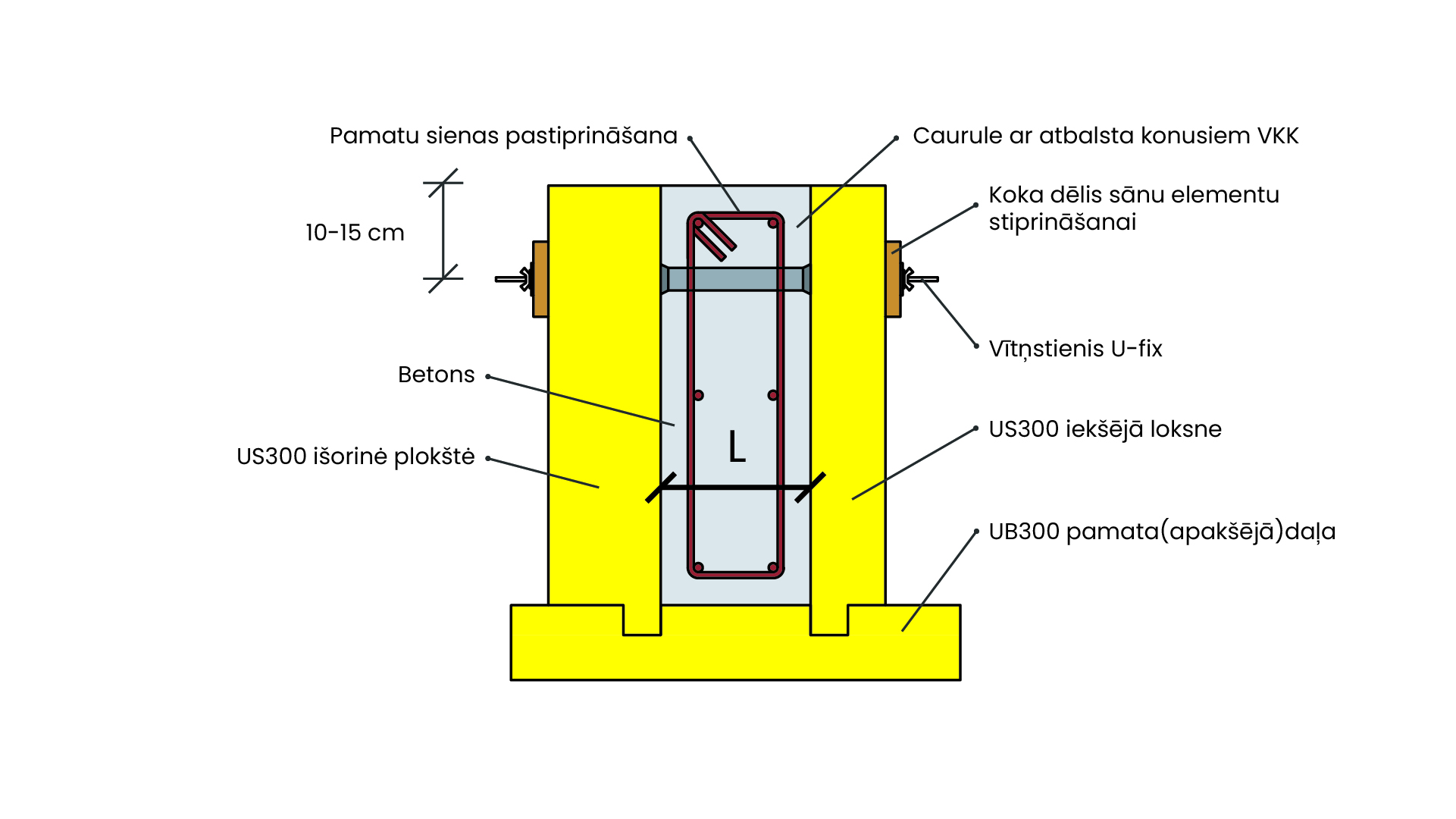

U-sistēma sastāv no: (A) ārējās pamatnes loksnes US-300/100 mm, US-300/150 mm, US-300/200 mm vai US-300/250 mm; (B) sānu loksnes US-300/100 mm vai US-300/150 mm; (C) apakšējā loksne UB-300/100-20 (25; 30) mm; stūra elementi U##20, U##25 vai U##30; VK iekšējās stiprinājuma caurules; un U-FIX gvītņstienis ar uzgriežņiem.



U-sistēma sastāv no:



Nosaukums

Izmēri

Gabali/pakā

A US-300/100 100x600x2500 mm 3 gab./pak.
US-300/150 150x600x2500 mm 2 gab./pak.
US-300/200 200x600x2500 mm 2 gab./pak.
B US-300/100 100x600x2500 mm 3 gab./pak.
US-300/150 150x600x2500 mm 2 gab./pak.
C UB-300/100-20 100x600x2500 mm 3 gab./pak.
UB-300/100-25 100x600x2500 mm 3 gab./pak.
UB-300/100-30 100x600x2500 mm 3 gab./pak.
U##20 100x600x2500 mm
U##25 100x600x2500 mm
U##30 100x600x2500 mm



Nosaukums Garums

Gabali/pakā

VK-20 200 mm 20
VK-25 250 mm 20
VK-30 300 mm 20
U-FIX 0-750 mm 20



Maksimālais uzstādāmās pamatu sienas augstums ir 56 cm. Finnfoam loksnes neuzsūc mitrumu, tāpēc šim risinājumam nav nepieciešama hidroizolācija vai papildu membrānas.

Aptuvenā cena par A+B+C elementiem sākot no 23,00 eur/m, bez pvn. Precīzu cenu piedāvājumu variet saņemt pie mūsu dīleriem.

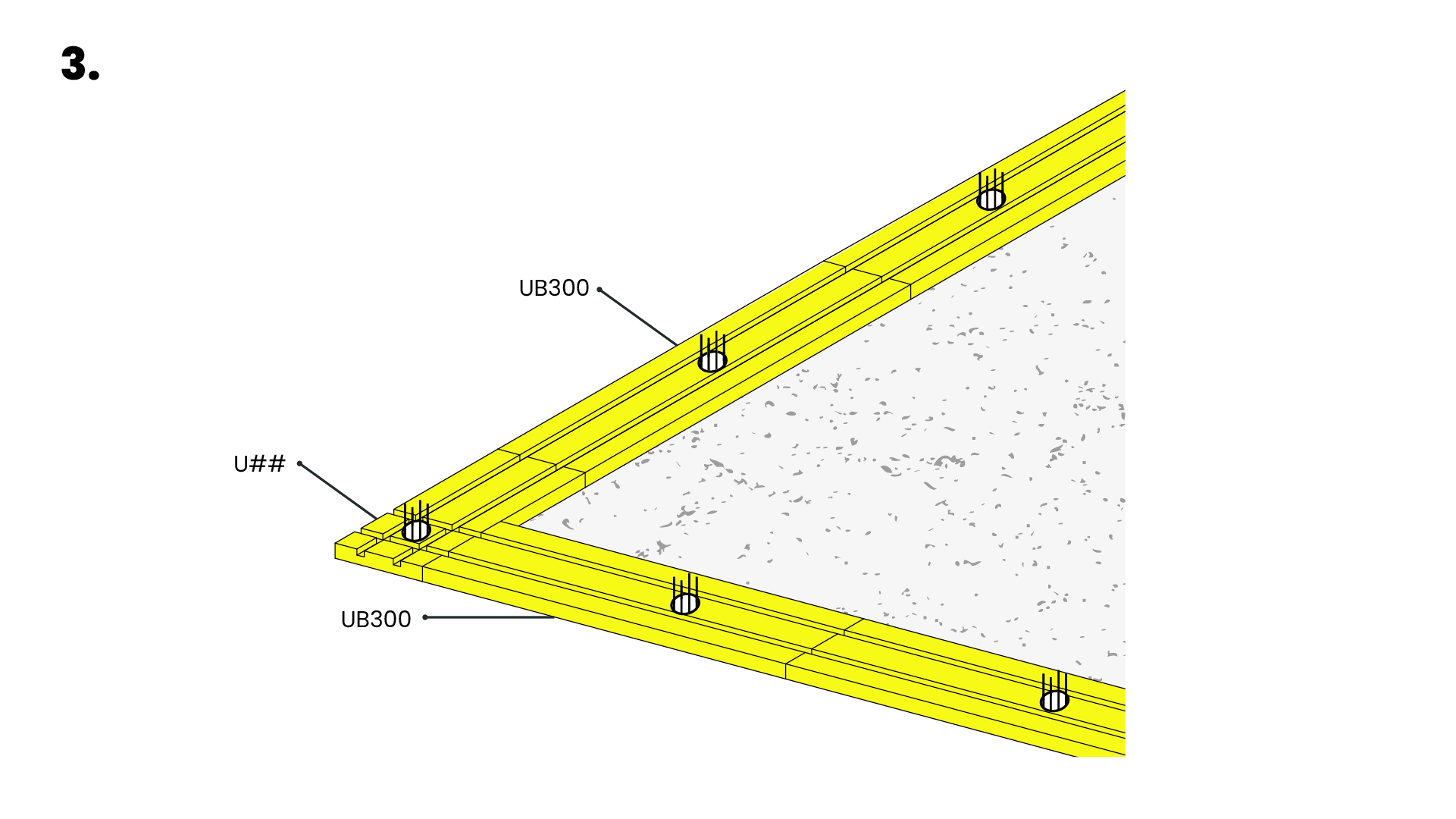

Tagad ir vēl vienkāršāk uzstādīt Finnfoam U-profilus! Iepazīstinām ar U profila stūra elementiem U##20, U##25 un U##30.

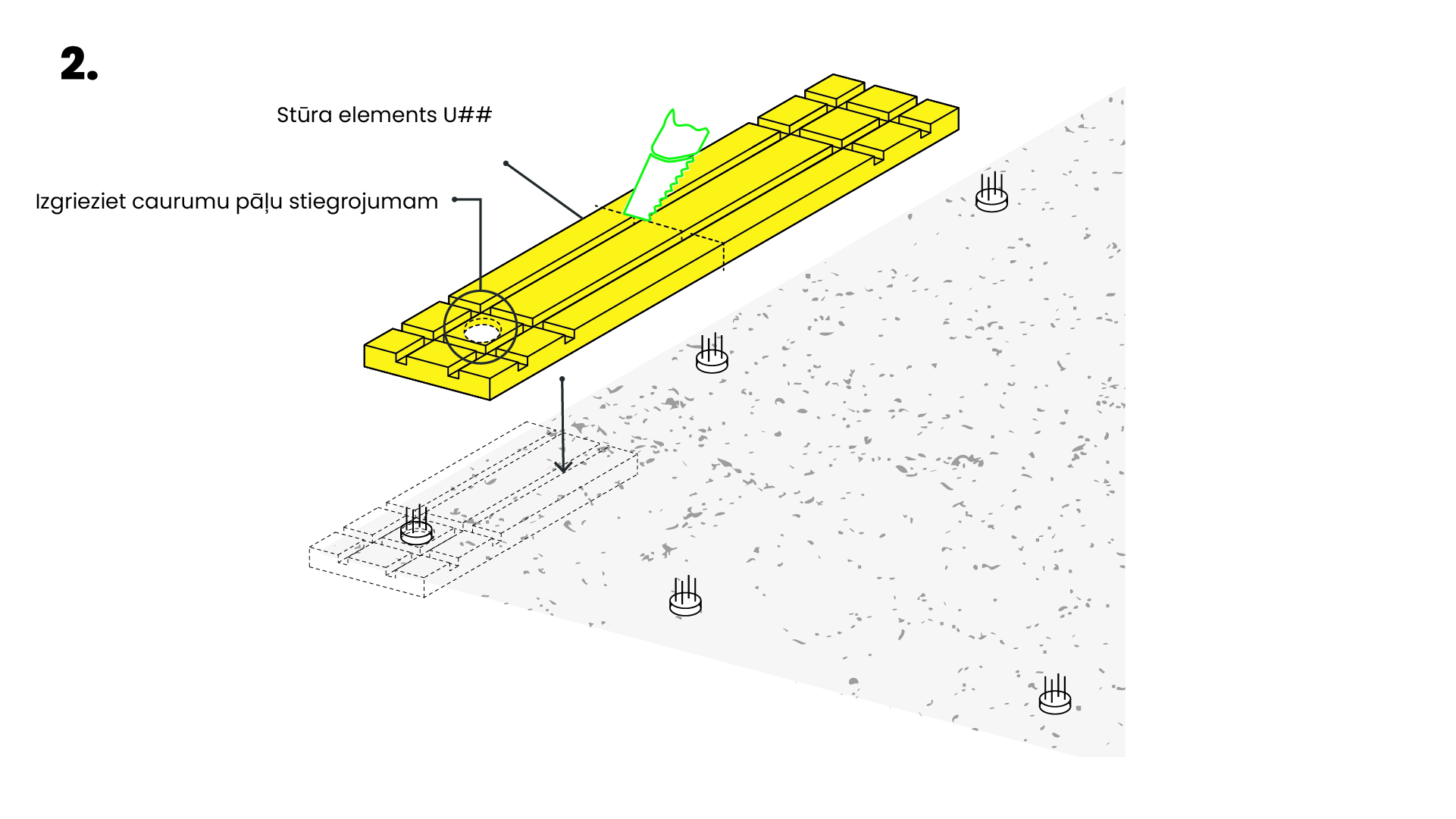

Plāksnei ir iegriezums, ar kuru tā ir sadalīta divās vienādās daļās, kā rezultātā veidojas divi stūra elementi. Stūra elementi ļauj ērti savienot U-profila stūrus, un tos var izmantot arī iekšējiem savienojumiem.

Pālu-lentveida U formas pamatu sistēma

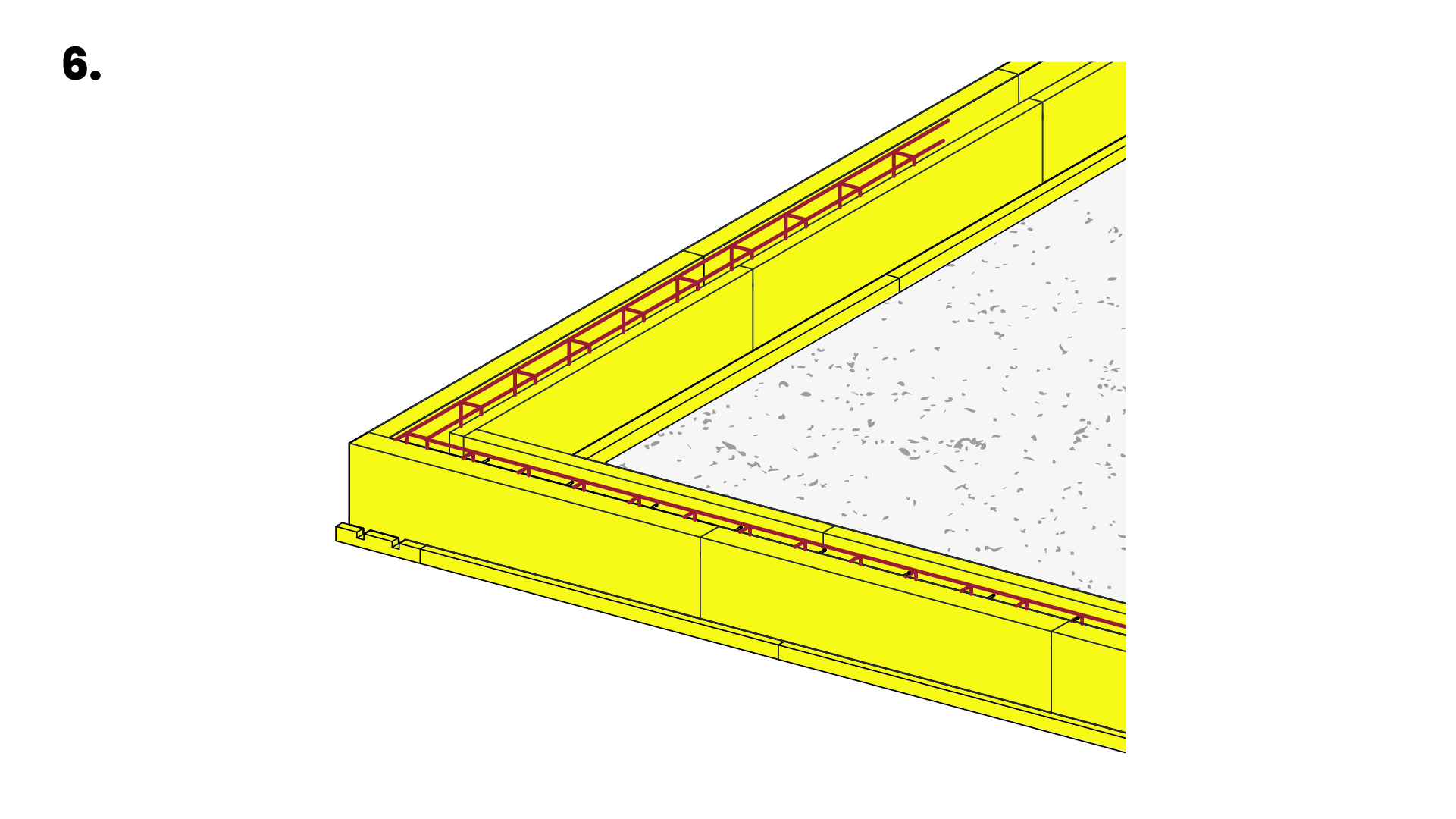

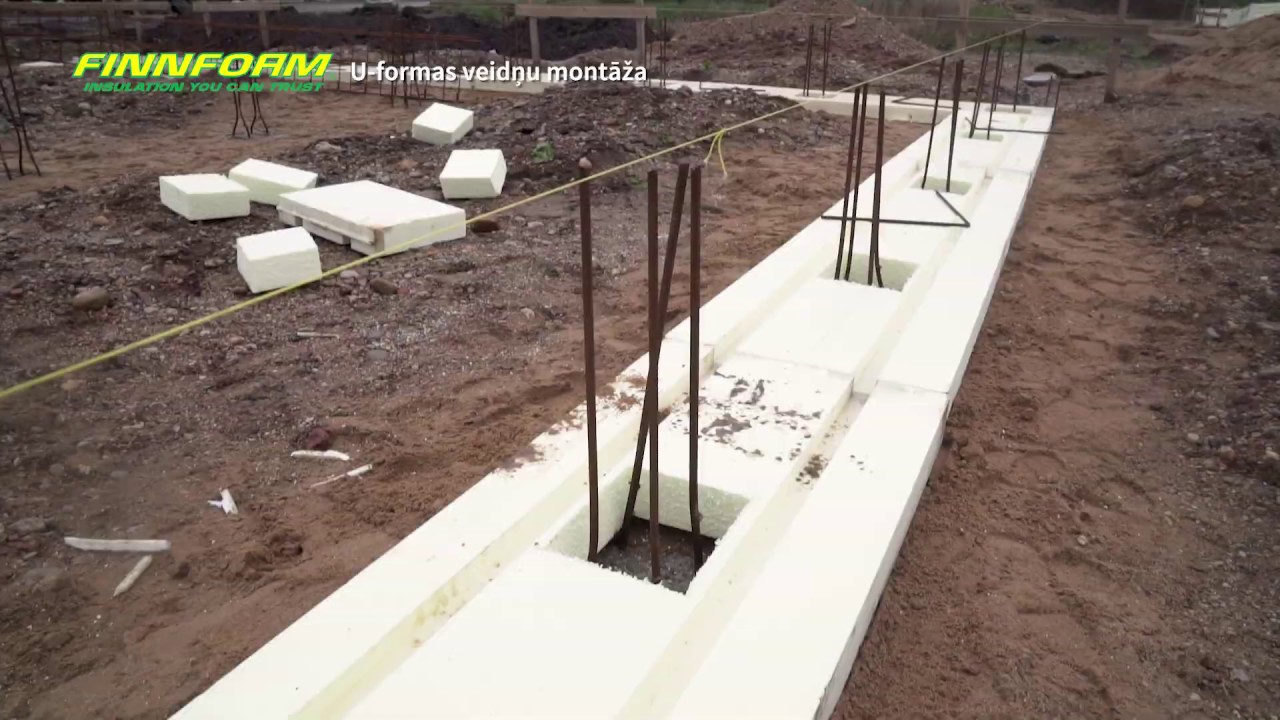

Montāžas instrukcija U-formas pamatu sistēmas izveidei
1

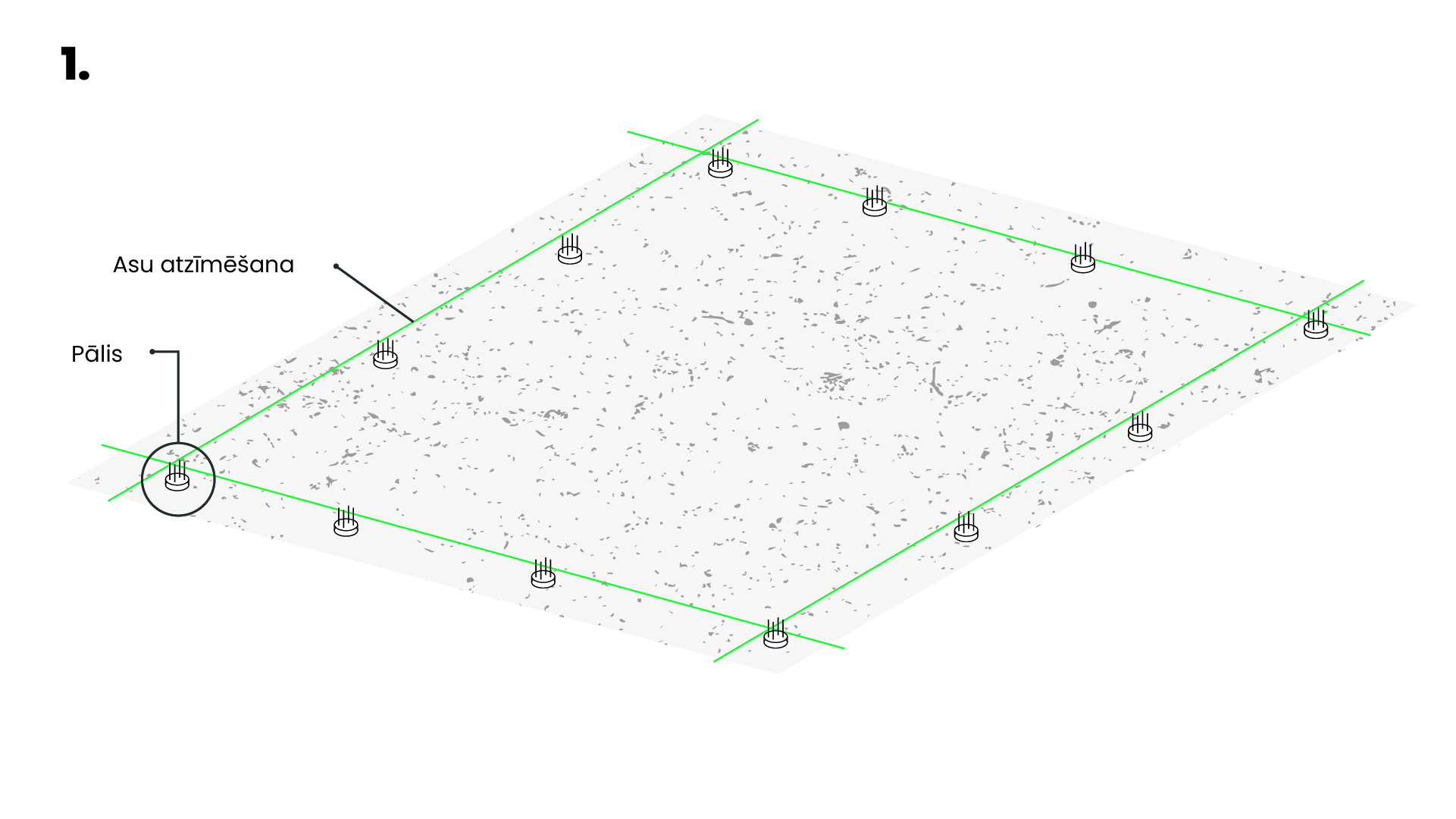

Pēc ēkas asu atzīmēšanas tiek uzstādīti urbpāļi.

CAD rasējumi

Attēli

Virsraksts

Lejupielādēt PDF

Lejupielādēt DWG

U formas veidņi ar pamata daļas platumu 200mm
U formas veidņi ar pamata daļas platumu 250mm
U formas veidņi ar pamata daļas platumu 300mm
